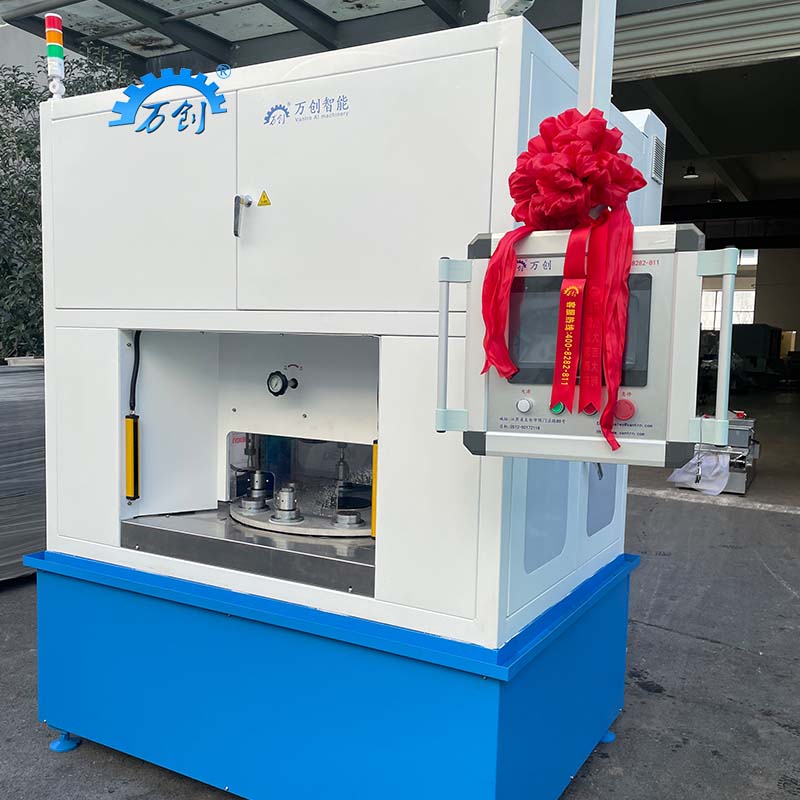

四轴转盘式去毛刺机

齿轮去毛刺倒圆角机

适用范围：

自动去毛刺系统

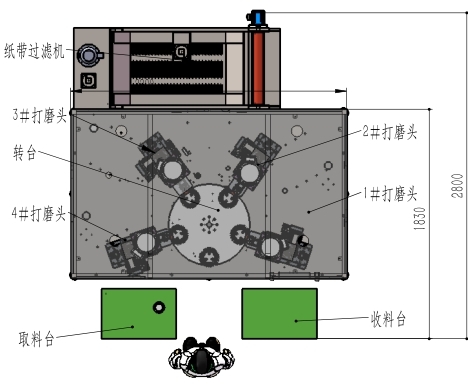

1. 转盘式回旋输送、等分5工位，4工位去毛刺、1工位上下料。

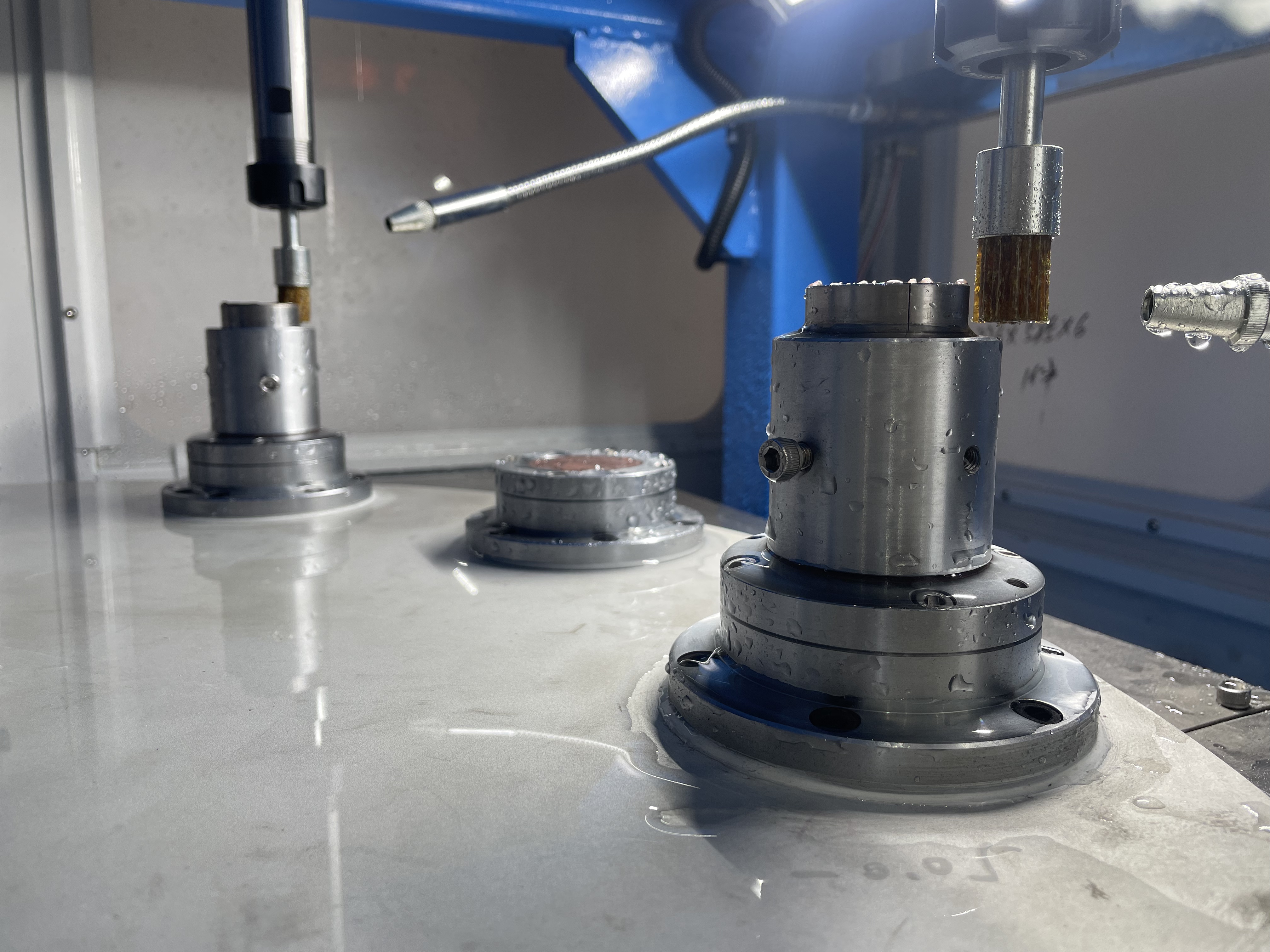

2. 所以工位单个盘刷式去毛刺，主要去除齿轮齿槽毛刺。

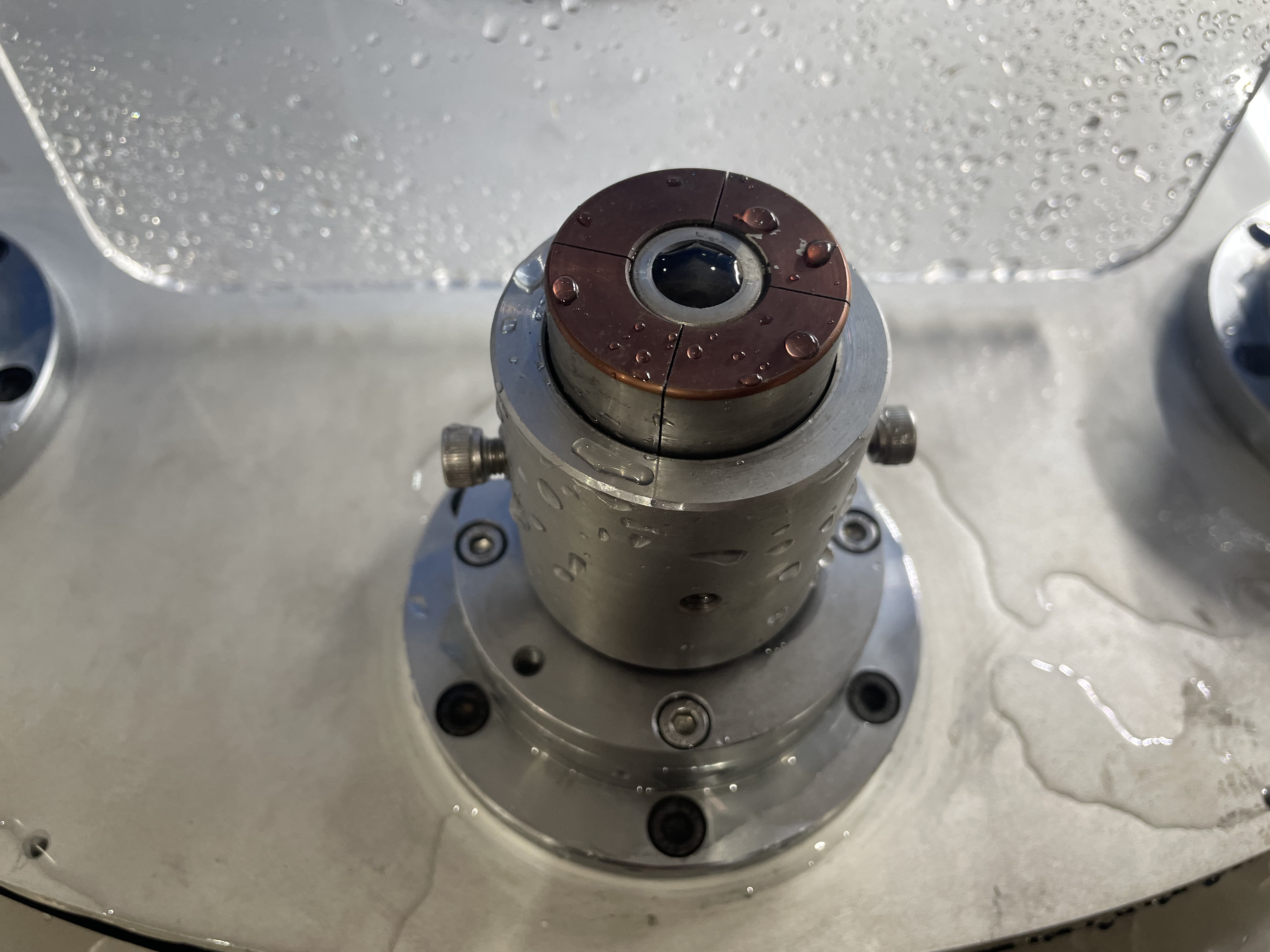

3. 工作时人工将产品放入治具内，感应器启动气缸自动夹紧，分割器依次将工件输入至各打磨区域，完成各部位加工。

4. 工件打磨后进入出口处，人工将工件取出并放入收料台，同时将毛坯工件放入待料工位。

5. 转盘为精磨碳钢板镀锌圆盘。减速电机传动，凸轮分割器加感应器精确定位；工装、扩张气缸、及驱动电机集成安装在转盘上，通过凸轮分割器将工装工件依次输送定位的打磨工位；输送节拍变频可调

6. 以上动作通过PLC编程控制、不间断的周而复。

服务热线：

0512-50171218

立即咨询

产品参数原理图产品应用产品视频

技术参数

磨头行程：100-150mm可调	加工高度：100-150mm可调	加工直径：50-70mm可调
总重量：2T	总功率：10.5KW（含吸尘机）	长宽高：250025001800

电气控制系统与安全防护

1.设备各毛刺系统、转盘输送系统、进给系统、水喷淋过滤系统等全部通过PLC编程控制、触摸屏人机界面、一键启动停止整套设备运行。

2.集成电气柜、悬臂式控制箱，三相五线电源、380V稳定电压、5KG稳定气压，配置故障警示灯、安全接地线、过载保护、开门断电、急停开关等多重安全防护，多处安全标识确保设操作人员安全。

3.全中文操作系统，可选择一键启动或手动启动两种模式；可修改保存系统参数（如输送速度、升降补偿等参数）；系统具备故障监控报警、运行时间统计等功能，PLC预留15%以上备用点位方便后续对接其它上下游设备，实现整厂设备联动控制。

4.设备齿轮、滑块导轨丝杆等升降、旋转件加装防护罩自动润滑系统确保设备长期稳定运行；设备打磨部位封闭式结构（进出口安装防尘刷防护链防护胶辊），配置环保吸尘系统除尘，减少环境污染、保护工人健康；打磨箱体内部安装防爆明灯、配置透明亚克力观察门窗。
